Modèle d'abri acoustique à 3 directions de protection pour PAC à soufflage vertical à 2 ventilateurs
La parfaite séparation des flux d'air évite tout recyclage de celui-ci et optimise même le rendement de la machine

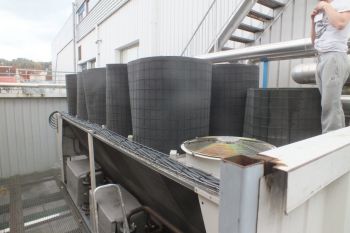

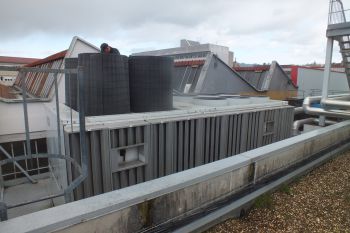

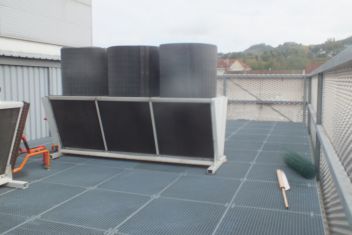

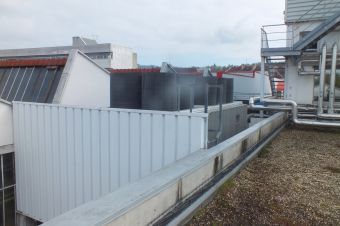

Quelques groupes frigorifiques équipés de nos Cheminées acoustiques type P- S dans l'industrie agro-alimentaire
Mesures indicatives contre parois : intérieure avec micro déporté et extérieure d'une cheminée acoustique PAC SILENCE :
- 22 dB soit mieux que 100 fois moins de pression acoustique et proche du maximum techniquement réalisable en conditions aériennes

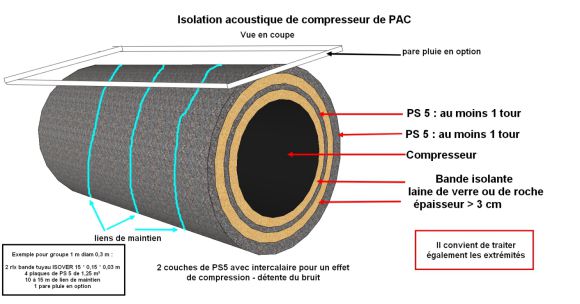

Isolation acoustique des compresseurs

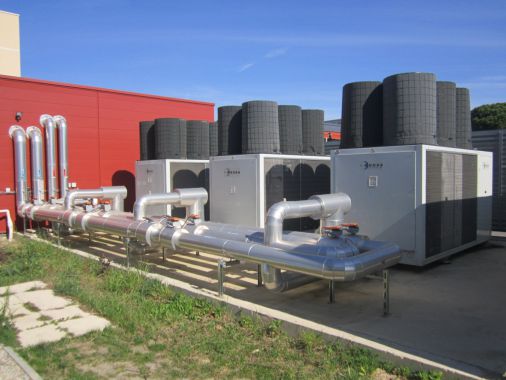

Groupes RHOSS équipés des nouvelles cheminées acoustiques universellesPAC - SILENCE
Assemblage des panneaux acoustiques sur base de structure en OSB3 , puis mise en place des parement en clins autoclavés classe 3
L' avant projet
Une conception et une réalisation de PAC-SILENCE

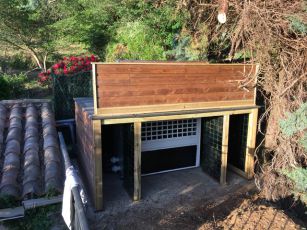

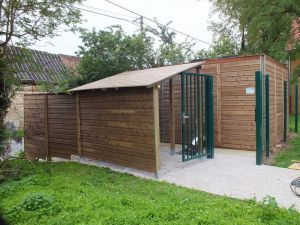

L'ensemble terminé, avec l'abri mitoyen pour des containers à ordures dans un ensemble homogène
comme visible sur l'avant-projet
Détails sur la large porte avec isolation phonique ( + recouvrement et joint d'étanchéité) pour la maintenance.
la sortie des tuyaux a une isolation anti-bruit spéciale anti-vibration.

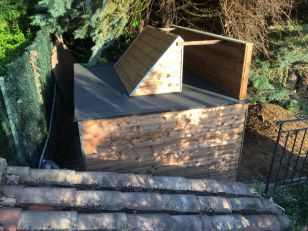

Les différentes étapes du montage de l'enceinte acoustique en U pour la PAC
Mise en place des "cheminées" acoustiques tri-couche souples absorbantes pour la réduction du bruit des souffleries
Installation sur le site du client
Après réalisation des plans d'études et fabrication
Prémontage des panneaux acoustiques en nos locaux
Préfabrication des modules de parement en clins autoclavés

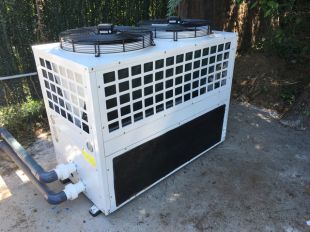

La PAC non isolée sur sa dalle béton
Exemples de réalisations pour le compte du groupe BOUYGUES
Principe de base du modèle V24 avec absorbtion du bruit, isolation aux basses fréquences, et déviation du bruit de la ventilation supérieure
Les contraintes de besoin en air des PAC, environnement à protéger du bruit, intégration esthétique sont prises en compte et étudiées au cas par cas.
Une large porte d'accès pour la maintenance est bien entendu intégrée, les matériaux utilisés sont traités pour résister aux intempéries ( classes 3 et 4 ).
PAC Silence traite également les grosses PAC de chauffage collectif ( qui deviennent de plus en plus utilisées ), ainsi que les groupes de production d'eau glacée pour les entrepôts frigorifiques.
La puissance de ces machines étant importante, leur bruit est également élevé et peut porter à plus d'une centaine de mètres en champ libre, avec un bruit presque doublé si elles sont placées à proximité d'un mur.
Le principe retenu est sur les bases de celui développé par PAC-SILENCE pour la réduction sonore des PAC individuelles > 20 KW à soufflerie verticale, mais adapté aux dimensions et à la configuration multi-ventilateurs.
