Réduction moyenne de bruit de la Pompe à chaleur
avec un dispositif PAC-SILENCE
en l'absence de réverbération de bruit sur des obstacles proches
Quelques exemples ci-dessous de solutions spécifiques et adaptées à des cas particuliers.
Solution standard en bas de la page :
installationpac

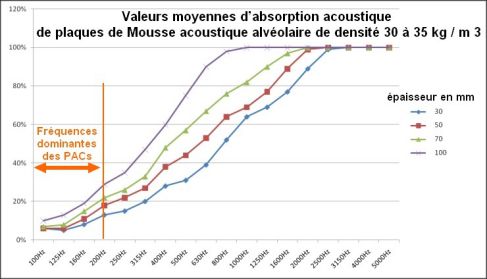

Pourquoi il n'y a pas de mousses acoustiques dans nos produits :
Tout simplement car elles n'ont presque pas d'efficacité sur la gamme des basses fréquences émises par les PACs, même en 10 cm d'épaisseur.
La destination de ces produits est de traiter l'intérieur des locaux pour éviter les résonances. Ex : Auditorium, Cinéma salle de réunion ...., pas les PACs
Egalement : Contrairement aux idées reçues, ce ne sont pas les laines minérales les plus denses qui offrent les meilleures performances acoustiques.
Des laines de verre spécifiques donneront des performances équivalentes ou supérieures aux laines de roche à épaisseur identique et masse volumique au moins deux fois plus faible.
Une campagne d’essais acoustiques effectuée au CEBTP a confirmé ce constat (essais n° 2312.6.329 et n° 2312.6.284
Plus de détails en cliquant sur l'image
PAC CIAT / DE DIETRICH à 1 ventilateur, version longue, déviation du bruit résiduel à gauche.
Gains de 23 à 30 dB vers les zones protégées
Cliquez pour détails et mesures de gain de bruit
Enceinte Acoustique
pour PAC Industrielle
Abri pour PAC de piscine avec déviation du bruit vers l'avant
de PAC à 2 ventilateurs
autre exemple
de PAC à 2 ventilateurs
Un autre modèle
de PAC à 1 ventilateur
Affaiblissement en dB selon la distance d'une source ponctuelle
Un montage sur place très facile
Exemple 1 pour une PAC à 1 ventilateur
Passez la souris sur les photos
Ce test indique que cet abri équivaut à éloigner la PAC d'environ 20 mètres dans 3 directions pouvant être gênées, sans ajouter de bruit (il y a même une réduction) vers la zone où le bruit est dévié.
Sortie des tunnels vers zone non gênante ( - 17,8 dB néanmoins)- 31 dB au niveau du toit standard- 31,5 dB à 1 m de la source derrière le panneau-26,4 dB de l‘autre coté du panneau tri-couche
Générateur de 94 dB placé dans l'abri à la place de la PAC.
Mesures sans vent
Voyage au coeur d'un abri d'isolation phonique d'une PAC 18 KW
Murs et toits en matièriaux absorbants et isolants  adaptés aux fréquences de la PAC
Un jeu de labyrinthe est offert au bruit pour qu'il s'épuise avant sa sortie.
Les flux d'air pour la PAC sont calculés
Mesure du niveau sonore et du gain gagné à différentes distances
Analyse du spectre des fréquences
Solutions

Après de nombreuses études et expériences, nous avons retenu

- Utilisation de composants de forte densité afin de lutter contre les basses fréquences. Panneau de mitoyenneté en complexe de 80 mm.
- Systèmes de pièges à sons pour une bonne circulation de l'air et non des trous insuffisants pour le débit d'air.
- Conception en panneaux modulables faciles à monter.
-Accès à la PAC pour la maintenance soit par porte, soit par panneau facilement démontable
- Parement standart en bois autoclavé Français sans entretien, mais qui peut être peint, lasuré à votre convenance
- Possibilité d'incorporer un abri à bois, une cabane à outils, un garage à vélos,  dissimulant parfaitement l'installation.
- Coût inférieur à l'amende encourue + frais d'avocats + dépends + la perte de temps + les problèmes. Pour une PAC AIR / EAU : il est financée par le crédit d'impôt ayant été obtenu.
- Réduction jusqu'à - 20 dbA à 3 mètres en direction de la direction à protéger

Voir également les pages conseils et législation
Cahier des charges

Il convient de réduire le bruit tout en conservant un fonctionnement optimum

- Les PAC émettent des basses      fréquences
- Les PAC ont besoin d'une bonne circulation d'air,
- Le son résiduel doit être dirigé vers des zones neutres.
- L'abri doit être facilement montable et démontable par 1 homme seul.
- Les organes de maintenance de la PAC doivent être facilement accessibles
- L'abri peut être décoré au goût de chacun.
- L'abri peut être mis en place avant la pompe, des options "trompe l'oeil" peuvent être ajoutées,
- Diviser au moins par 2 le bruit de la PAC à 3 mètres soit gagner 3 dbA
- Le coût de l'insonorisation doit être acceptable
Généralités

Devant le nombre important de conflits de voisinage liées au PAC, nous avons développé des solutions personalisées pour répondre à ce problème, avec pour base un panneau anti-bruit efficace et résistant, ainsi que des pièges à sons qui ont été le résultat de nombreux test.

- Analyse de spectres des fréquences de plusieurs modèles de PAC par enregistrement et traitement informatique,
- Mesure du bruit des PAC, et de l'affaiblissement par la distance et les composants d'atténuation,
- Etude des besoins en air des PAC.
- Expérimentations et tests

Certes, il existe d'autres systèmes ou abris pour pompes à chaleur sur le marché, mais la plupart "étouffent les PAC" , ou pire, font caisse de résonnance.
Une approche technique
Expertises Acoustiques
Solutions Anti-Bruit pour Pompes à Chaleur
